一、產(chǎn)品概述
碳化硅雜化聚合結(jié)構(gòu)層使用的是有機(jī)-無機(jī)雜化聚合材料，是我公司針對(duì)鍋爐系統(tǒng)及煙氣脫硫、脫硝設(shè)備獨(dú)立研發(fā)的一種高交聯(lián)密度的三維空間立體結(jié)構(gòu)防腐蝕專用材料；是繼酚醛樹脂、環(huán)氧樹脂、乙烯基酯樹脂，玻璃鱗片等材料不同發(fā)展階段后的新階段，是涂料工業(yè)發(fā)展的新方向。
二、產(chǎn)品組成
本產(chǎn)品由進(jìn)口防腐蝕專用樹脂、陶瓷耐酸填料、觸變劑、消泡劑、專用助劑及耐蝕性顏料等，經(jīng)特殊分散研磨工藝加工而成的AB雙組份特種高性能重防腐涂料。
三、產(chǎn)品特性
1、碳化硅雜化聚合結(jié)構(gòu)層耐溫性：-40～260℃，在高溫下能維持材料特性。
2、高耐蝕性、高耐磨性、柔韌性好，受溫變影響小。
3、碳化硅雜化聚合結(jié)構(gòu)層采用納米封孔技術(shù)，抗?jié)B性能優(yōu)異。
4、由于材料的結(jié)構(gòu)特性，固化成型后具有阻燃性能。
5、因其固化后的結(jié)構(gòu)中不含易破壞鍵，斷鍵需要很大的能量，因此其抗強(qiáng)腐蝕老化性能高出一般有機(jī)數(shù)值一個(gè)等級(jí)。
6、良好的施工性，各種結(jié)構(gòu)基面均可使用，且可常溫固化。
7、浸潤性好，與碳鋼、混凝土、砼及磚板有十分良好的浸潤性，粘接強(qiáng)度高。
8、施工效率高，整體結(jié)構(gòu)可控性高，施工工期短，對(duì)生產(chǎn)運(yùn)行影響小。
9、具有獨(dú)立的結(jié)構(gòu)強(qiáng)度，具有強(qiáng)度高的依附于基體的聯(lián)接性能，同時(shí)又具有整體性。
10、在鋼結(jié)構(gòu)、磚砌體和混凝土上的防腐層，整體結(jié)構(gòu)沒有縫隙，這一結(jié)構(gòu)與納米封孔層聯(lián)合具有優(yōu)異的防滲抗?jié)B性能。
11、基體錯(cuò)縫、縫隙、孔隙等缺陷不影響正常施工，對(duì)基體的含水率要求不高，但基體的強(qiáng)度得有保證，不能有疏松、粉化等不牢固現(xiàn)象。
12、具有無機(jī)元素的耐高溫、不燃和高耐蝕的優(yōu)點(diǎn)，又具有有機(jī)材料的高彈性和高延展性的優(yōu)點(diǎn)。
13、一次性涂膜厚，對(duì)大部分煙囪、煙道、除塵器、罐體等可一次成型，施工效率高，可大大縮短工期。
四、適用范圍
1.本產(chǎn)品廣泛應(yīng)用于（電廠）：
A.高速煙氣耐磨抗沖刷區(qū)（煙囪下部）。
B.煙囪主體及頂部 。
C.煙道與煙囪連接部位。
D.牛腿伸縮縫部位 。
E.漿液循環(huán)泵殼體。
F.出入口彎頭積灰平臺(tái)及排水孔洞 。
2.可用于各種設(shè)備的襯膠修補(bǔ)。
3.可用于受酸腐蝕苛刻環(huán)境下的各種鋼鐵金屬類塔器、容器、管道、貯槽、除塵器殼體等設(shè)備的襯里防腐。
4.可用于混凝土結(jié)構(gòu)的貯酸池、污水池、排水溝、水槽、游泳池、涼水塔、化工車間地面等防腐。
5.可用于海洋石油平臺(tái)、海洋陸地樁基等設(shè)施浪濺區(qū)，氣、液、固三項(xiàng)交替腐蝕的苛刻環(huán)境。
6.可用于耐硫酸、鹽酸、硝酸、氧氣、二氧化硫、三氧化硫、乙酸、草酸、硼酸、鉻酸等侵蝕的生產(chǎn)設(shè)備；但不適用于氫氟酸、氟硅酸、300℃以上熱磷酸侵蝕工程。
五、技術(shù)參數(shù)
1.外觀顏色：灰色或黑色粘稠漿料物
2.型 號(hào)：AB雙組份（A組份為漆料，B組份為固化劑）
3.施工配比：漆料：固化劑=10:1
4.適用底材：鋼鐵類金屬、混凝土及水泥砂漿層表面
5.固體含量：(%) ≥95.5
6.理論用量：(㎡/遍) 0.5kg
7.涂膜厚度：（um）干膜：≤100 ，濕膜：≤130
8.干燥時(shí)間：(25℃) 表干：≤6h，實(shí)干：≤24h，硬干：≤7d（漆膜完全固化）
9.涂裝方式：輥涂、刷涂，通常施工2-3道
10.涂裝間隔：≥24h，≤7d
11.包裝規(guī)格：(組) 25kg
六、涂裝參考
1.環(huán)境溫度5—38℃，空氣相對(duì)濕度小于75%，底材溫度高于5℃。
2.金屬基層：噴砂除銹至Sa2.5級(jí)，表面粗糙度30~70μm。
3.若限于施工條件，也可以手工除銹，但必須達(dá)到St3級(jí)。
4.混凝土及水泥砂漿基層：基層表面應(yīng)用鋼絲刷處理，要求達(dá)到無粉塵、無油漬、無鹽堿性、無混凝土松動(dòng)殘?jiān)案{，混凝土基層含水率不超6%。

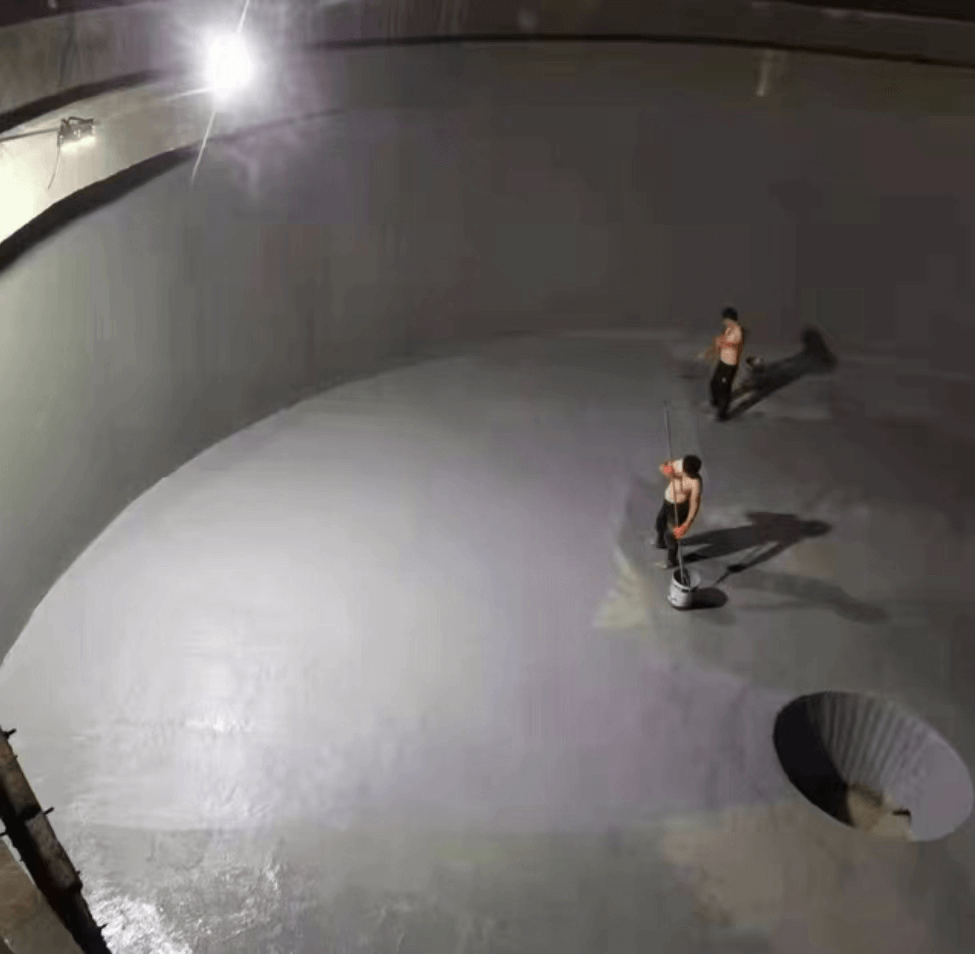

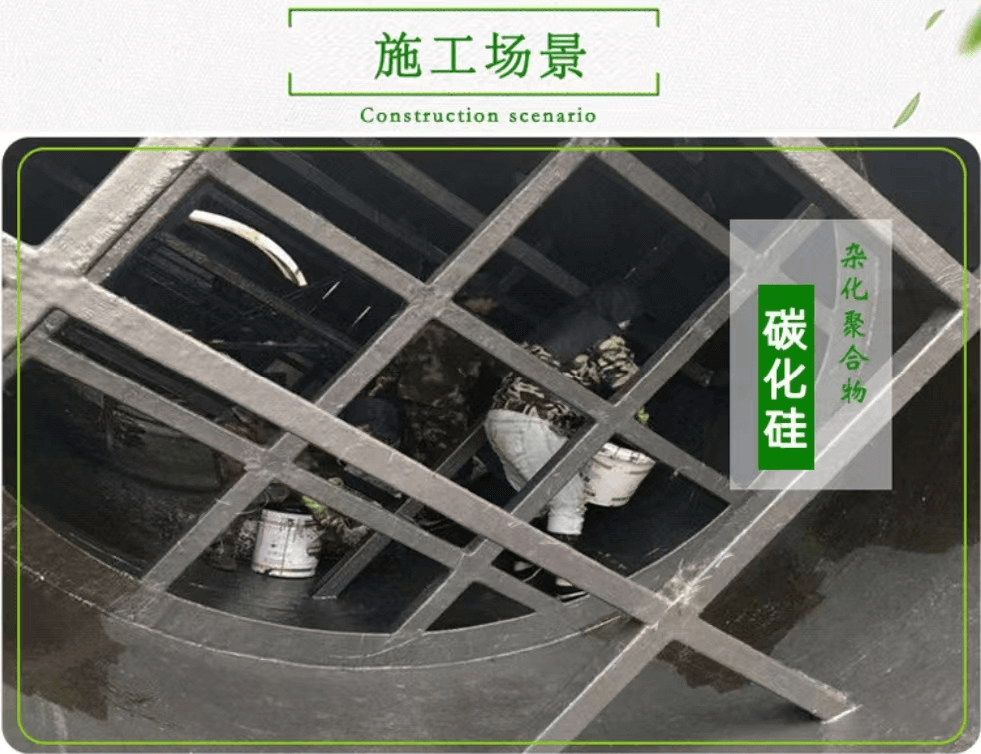

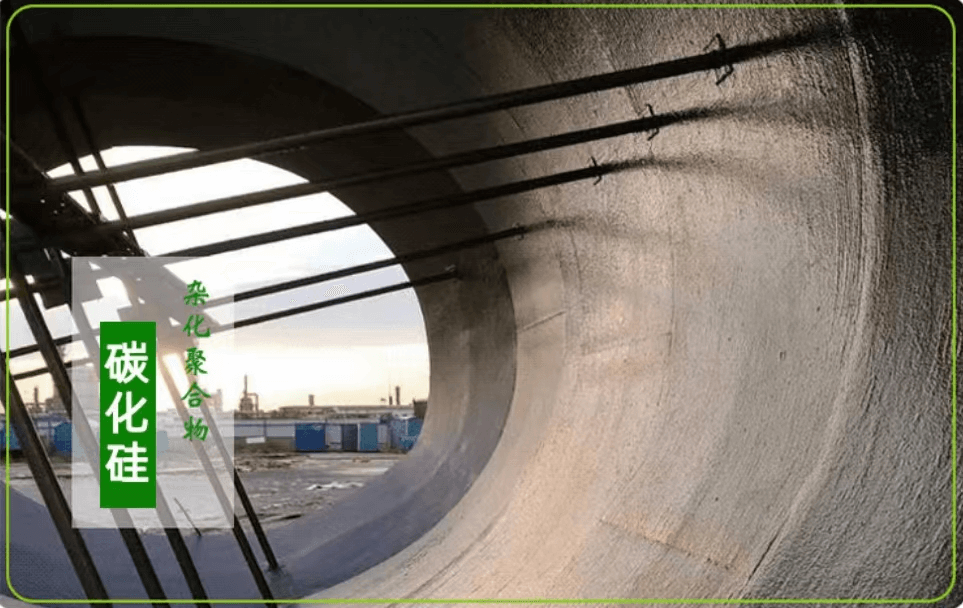

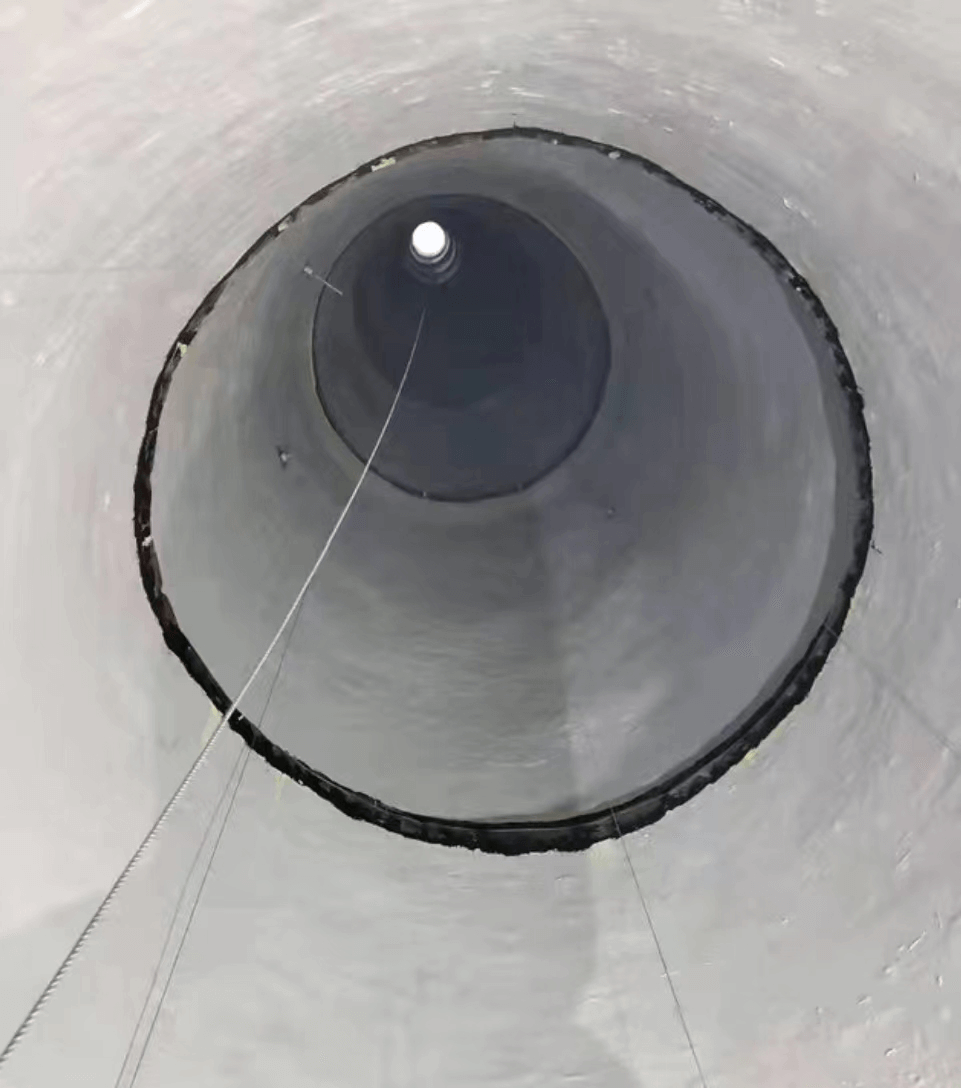

七、施工工藝
1.普通型施工工藝：基層處理→碳化硅雜化聚合物涂料底涂→碳化硅雜化聚合物中涂→碳化硅雜化聚合物涂料面涂→養(yǎng)護(hù)
2.耐磨損型施工工藝：基層處理→碳化硅雜化聚合物涂料底涂→FRP加強(qiáng)（玻璃纖維布或氈）→碳化硅雜化聚合物涂料中涂→FRP加強(qiáng)（玻璃纖維布或氈）→碳化硅雜化聚合物涂料面涂→碳化硅雜化聚合物面涂→養(yǎng)護(hù)
3.以上施工完成后，需進(jìn)行電火花檢測，檢測電壓2000-4000V,無電火花產(chǎn)生，即視為合格，如有電火花產(chǎn)生，應(yīng)及時(shí)修補(bǔ)。
4.以上施工完成檢測合格后，養(yǎng)護(hù)7d交付使用。
八、注意事項(xiàng)
1.本產(chǎn)品應(yīng)存放在陰涼通風(fēng)干燥處，嚴(yán)禁雨淋、暴曬、遠(yuǎn)離火源。
2.由于溶劑有揮發(fā)性，施工期間不得吸煙，遠(yuǎn)離明火，并采取強(qiáng)制通風(fēng)。
3.施工期間應(yīng)做好個(gè)人防護(hù)，佩戴橡膠手套、防護(hù)服、護(hù)目鏡等防護(hù)用品。
4.嚴(yán)禁漆料及固化劑與皮膚接觸，如不慎濺入皮膚及眼睛，應(yīng)及時(shí)用清水沖洗干凈。
5.本產(chǎn)品儲(chǔ)存期為25℃以下3個(gè)月，超過儲(chǔ)存期的產(chǎn)品，如不凝聚， 經(jīng)技術(shù)指標(biāo)檢驗(yàn)合格后可繼續(xù)使用。
