亚洲а∨天堂久久精品,久久综合国产乱子伦精品免费 ,亚洲成成品网站源码有限公司,免费视频成人片在线观看,成人女人看片免费视频放人

隨著冬天的到來，天氣溫度逐漸下降，以及風(fēng)、雪、霧、霾持續(xù)的增多，水性漆涂裝的技術(shù)要求也將逐步的提高。針對水性漆在冬季施工需要注意的一些相關(guān)事項，由我司技術(shù)部為大家進(jìn)行了全 面的綜合性整理，主要內(nèi)容如下：1、施工過程中，環(huán)境溫度不得低于5℃，濕度不得大于85%。若連續(xù)幾天環(huán)境溫度低于5℃或陰雨天氣，則不建議涂裝施工。2、應(yīng)盡量縮短每天的施工時間段，涂裝時間建議在上午10點以后開始 ，下午應(yīng)在4點之前結(jié)束。3、保證天黑之前漆膜必須干透，避免因雨、雪、霜、霧、露、潮氣等引起的漆膜發(fā)白、起泡、開裂及脫落等質(zhì)量問題。4、嚴(yán)禁一次性厚涂，避免表里干燥速度不一致造成的漆膜咬底、發(fā)白、針孔、氣泡、開裂與脫落等一切弊病。5、漆料調(diào)配好后放置時間不宜過長，漆料放置時間越長，光澤度將會下降的越多，應(yīng)做到隨用隨調(diào)。6、如果待涂裝表面有霜、露、潮氣等現(xiàn)象，應(yīng)待溫度提升且完全干燥后再進(jìn)行涂裝。 7、重涂間隔時間應(yīng)適當(dāng)?shù)难娱L，下道涂層必須待上道涂層完全干透后，方可進(jìn)行涂裝，重涂過程需要再次確認(rèn)待涂表面的溫度和濕度。8、冬季氣溫低，水性漆表干時間長，漆膜表面與外界空氣接觸時間也相對較長，空氣中的灰塵容易黏附在漆膜表面，形成顆粒現(xiàn)象。因此，為了更好的漆膜效果，在涂裝之前，請注意環(huán)境的清潔。9、施工時保證正常通風(fēng)以加快成膜速度，縮短干燥時間，但應(yīng)避免過堂風(fēng)直接吹在漆膜上而導(dǎo)致的漆膜開裂。10、由于水性漆的主要成分是水，當(dāng)溫度較低時黏度就會升高，從而導(dǎo)致水性漆的成膜、光澤、豐滿度等將會有所下降。所以，冬季施工若想達(dá)到良好的涂裝效果，將工件及環(huán)境溫度調(diào)整為20℃左右為宜。11、水性漆冬季應(yīng)注意防凍，運輸、儲存溫度不得低于0℃, 北方應(yīng)儲存在暖房中，避免凍結(jié)。12、運輸和儲存過程中，應(yīng)防止雨、雪、潮濕等對包裝的損壞。安陽市振邦防腐保溫工程有限公司技術(shù)部2022.12.04

　　一、簡要說明　　項目名稱：彩鋼翻新專用漆防水防腐補(bǔ)漏項目　　項目范圍:彩鋼金屬屋面防水防腐　　二、施工要求　　1.施工環(huán)境溫度大于5oC，濕度小于85%?！　?.施工前采用干凈的自來水將漆料稀濕至施工粘度，水的加入量為原漆液的5-20%，稀濕及加漆過程要注意攪拌均勻?！　?.施工前應(yīng)仔細(xì)檢查彩鋼瓦屋面的內(nèi)部結(jié)構(gòu)，確保彩鋼瓦屋面牢固、安全后方可施工?！　∪?、施工流程　　1.基層清理→打磨除銹→噴涂金屬專用固銹劑→噴涂彩鋼漆→噴涂彩鋼漆→檢查驗收（搭接縫釘子眼需要特殊鋪布處理）?！　∷?、基層處理　　1.基層清理時必須將基層表面的異物、塵土、雜物等清掃干凈。若有油污、垃圾、溶劑等予以清理，銹跡需要著重處理?！　?.首先確定需要重 點防水區(qū)域做重 點防水處理；水平搭接、垂直搭接，屋脊、水槽、天溝，裂縫等防水防腐薄弱環(huán)節(jié)?！　?.預(yù)處理:施工前仔細(xì)檢查基層牢固、干凈、無銹蝕、無冰凍物，無明水潮濕等。　　4.保持基層干凈整潔無贓物，然后先均勻噴涂一層基層金屬專用固銹劑?！　?.針對搭接縫釘子眼，裂縫，天溝，出現(xiàn)漏水的地方鋪聚酯布或短切氈等防水防腐材料。　　五、噴涂彩鋼漆　　1.（材料說明）使用涂刷基層處理材料（安陽市振邦彩鋼翻新專用防腐漆）。本產(chǎn)品為單組份水性漆，低氣味，對人體健康和環(huán)境無危害，綠色環(huán)保。此產(chǎn)品溫度高可達(dá)至80度，不膨脹，不爆裂。溫度低至45度，不蜷縮。彈性好，防腐性強(qiáng)，耐酸堿，粘貼性好，抗老化，抗紫外線性能非常強(qiáng)；透氣性和呼吸效應(yīng)好，不鼓氣，低綜合成本低，性價比高、容易施工和清潔，其使用壽命可延長至7-8年?！　×?、施工工藝（工序步驟）　　1.整體防水共分3遍?！　?.第 一遍首先均勻的把金屬專用固銹劑材料噴涂在基層上，噴涂一定要均勻?！　?.噴涂完金屬專用固銹劑等干透，然后在上面噴涂第 一遍彩鋼漆，等完全干燥后進(jìn)行下一遍，噴涂時一定要均勻，特殊部位特殊處理。　　4.漆料每遍使用量0.25-0.3/㎡?！　?.水槽、天溝的防水防腐需用彩鋼專用防腐膠或樹脂等材料一布三涂-兩布四涂-三布五涂的方法，第 一層防水防腐布需在第 一遍涂刷時貼上，然后馬上在布上涂刷第二遍，等第二遍干透在涂刷下一遍?！　∑?、注意事項　　1.基層潮濕禁止施工?！　?.基層不穩(wěn)固時禁止施工。　　3.有銹跡禁止施工?！　?.本產(chǎn)品為水性涂料，切勿加入有機(jī)溶劑或與其它涂料混用。5.貯存溫度≥0oC，置陰涼干燥處存放，防凍、防暴曬。八、質(zhì)量保證措施及相關(guān)說明　　1.嚴(yán)格按施工規(guī)范及相關(guān)技術(shù)的要求，并制定各工序技術(shù)質(zhì)量細(xì)則?！　?.認(rèn)真作業(yè)，確保每一環(huán)節(jié)質(zhì)量符合要求，確保制定符合基層的施工方法。安陽市振邦防腐保溫工程有限公司

　　★產(chǎn)品組成：樹脂、玻璃鱗片、顏料、助劑、溶劑?！　　锂a(chǎn)品特性：優(yōu)異的耐久性、耐候性和防腐蝕。防水防霉、耐酸堿、高裝飾性。良好的耐沖擊性和耐磨性?！　　锂a(chǎn)品用途：主要適用于脫硫、脫硝、脫白塔、煙道、煙囪內(nèi)壁等機(jī)械設(shè)備，化工設(shè)備，環(huán)保設(shè)備，及建筑領(lǐng)域混凝土池防腐蝕、超耐候、高裝飾、超耐久涂層。　　★干燥時間（23℃）：表干2h，實干14h　　★顏色：各色　　耐沖擊強(qiáng)度：50cm　　附著力：1級　　耐水性（10d）：涂層不起泡、無剝落、無銹斑。　　耐鹽水性（10d）：涂層不起泡、無剝落、無銹斑?！　〗陙?，玻璃鱗片膠泥被廣泛應(yīng)用于防腐工程中，特別是脫硫塔防腐施工工藝。但是，很多人對于玻璃鱗片膠泥的了解僅 限于此，今天，河南振邦玻璃鱗片膠泥生產(chǎn)廠家，就跟您說一說，用玻璃鱗片膠泥做防腐施工不得不說的那些事?！　〔Ａ[片防腐具備哪些特點，相信很多人都知道，行業(yè)的競爭非常激烈，玻璃鱗片防腐施工非常簡單，玻璃鱗片防腐具備了很多的優(yōu)點?！　∫?、成分介紹　　該玻璃鱗片膠泥是以乙烯基樹脂或環(huán)氧樹脂為基料，加以玻璃鱗片等特殊的耐磨、耐腐蝕性顏填料，并配有特殊固化劑而制成的強(qiáng)度高、抗沖磨蝕、粘結(jié)牢固的新型修補(bǔ)材料?！　《⑹褂梅秶　】捎糜谒そㄖ镞^流面的抗沖磨損、抗氣蝕與抗凍融保護(hù)，以及破壞后的修復(fù)；混凝土建筑物的缺陷修補(bǔ)以及補(bǔ)強(qiáng)與加固處理；還可用于化工、石油、工廠、碼頭等混凝土或金屬構(gòu)件抗酸堿鹽腐蝕的防護(hù)與修補(bǔ)；以及公路、橋梁、機(jī)場跑道、車間等工程部位的抗磨損防護(hù)與修補(bǔ)等。　　主要技術(shù)性能檢測指標(biāo)備注　　抗壓強(qiáng)度≥60.0MPa　　抗拉強(qiáng)度≥8.0MPa　　與砼粘結(jié)抗拉強(qiáng)度＞4.0MPa“＞”表示破壞在C50砼本體　　抗沖磨強(qiáng)度7.0h？m2/kg水工混凝土試驗標(biāo)準(zhǔn)　　抗壓彈性模量1487MPa　　碳化深度0.02mm相當(dāng)于自然界空氣中50年　　抗沖擊性10.2KJ/m2　　第 一：玻璃鱗片防腐的優(yōu)點就是施工比較簡單，節(jié)省了很多的人力，這也是核心的競爭力。　　第二：玻璃鱗片防腐施工，耐磨性和對擦傷抵抗性比較強(qiáng)?！　〉谌盒迯?fù)性比較好，使用幾年后，破損的地方只需要進(jìn)行簡單的修復(fù)。　　第四：整體性比較好，現(xiàn)場配料非常的方便?！　〉谖澹翰蝗菀桩a(chǎn)生介質(zhì)擴(kuò)散，可有效的避免腐蝕、分散等?！　∵m用范圍　　玻璃鱗片膠泥主要用于各種酸堿介質(zhì)的防腐，其高使用溫度:環(huán)氧為110℃，乙烯基(中溫)為120°C，乙烯基(高溫)為200°C?！　…h(huán)氧玻璃鱗片膠泥主要用于設(shè)備襯里、大型污水池和地坪等強(qiáng)酸強(qiáng)堿設(shè)備防腐，乙烯基玻璃鱗片膠泥主要用于脫硫塔、脫白塔、煙道、煙囪內(nèi)壁等高溫設(shè)備，也可用于污水池、地坪等防腐。　　玻璃鱗片膠泥是解決玻璃鋼和橡膠襯里容易起層鼓包問題的理想選材?！　∈褂梅椒ā　′摻Y(jié)構(gòu)表面除油去污，除銹等級不低于Sa2.0或St3標(biāo)準(zhǔn)；混凝土表面清理干凈，表面含水率<6%，玻璃鱗片底漆涂刷1至2道，待基面干透后施工?！　?shù)小時硬化后再按設(shè)計要求施工至規(guī)定厚度?！　≡趶澖腔蛘咝螤钔蛔兲庍m當(dāng)增加厚度，或用FPR增強(qiáng)，用玻璃鱗片面漆罩面1至2道。　　三、性能特點：　　1.耐腐蝕性強(qiáng)。具有優(yōu)良的耐化學(xué)腐蝕性能，尤其是耐酸性腐蝕非常突出。　　2.抗老化性能優(yōu)良。其抗老化性高于任何漆膜。　　3.耐溫性能好?！　?.熱脹系數(shù)小　　5.耐磨性能好　　6.配伍性能好，可以與各種樹脂組成防腐涂料?！　∷摹⒎栏恚翰Ａ[片樹脂防腐層，就是將定量的、具有一定片徑和厚度的玻璃鱗片分別與定量的聚酯、環(huán)氧、乙烯基等樹脂，按操作規(guī)程均勻混合。經(jīng)過嚴(yán)格的配制工藝，配制成膠泥或涂料。經(jīng)泥抹子或高壓無氣噴槍等工具，涂敷于經(jīng)處理的金屬表面或其它被防護(hù)材料的表面。再經(jīng)室溫固化，而得到襯里或涂層?！　∥?、玻璃鱗片防腐的優(yōu)點：　　1、受介質(zhì)、氣體、水蒸汽的滲入遠(yuǎn)小于普通的玻璃鋼。不容易產(chǎn)生介質(zhì)擴(kuò)散，可有效地避免底蝕、分散、鼓泡、剝離等物理破壞。　　2、硬化時收縮率小。由于玻璃鱗片分散了應(yīng)力，各接觸面的殘余應(yīng)力小，熱膨脹系數(shù)也小，故粘結(jié)強(qiáng)度不會因熱脹而衰減，熱穩(wěn)定性好?！　?、耐磨性和對擦傷抵抗性較強(qiáng)，遇機(jī)械損傷只限于局部，擴(kuò)散趨勢小?！　?、修復(fù)性好。使用幾年后，破壞處只需要簡單處理，即可修復(fù)?！　?、對防護(hù)面適應(yīng)性強(qiáng)，尤其適合于復(fù)雜表面的防腐?！　?、施工性好。鱗片防腐可用噴涂、滾涂、刮涂等多種方法施工。整體性好，且現(xiàn)場配料方便，可室溫固化及熱固化?！　√攸c用途：玻璃鱗片是生產(chǎn)重防腐涂料、珠光顏料和塑料制品不可缺少的重要原材料，應(yīng)用于防腐領(lǐng)域，可明顯提高涂料的防腐性能，延長物件使用壽命；用來制造珠光顏料，玻璃鱗片珠光顏料的光澤度遠(yuǎn)遠(yuǎn)優(yōu)于天然云母、人工合成云母制作的珠光顏料，并兼有防腐、防紫外線照射的功能；用于塑料領(lǐng)域，可增加塑料制品的強(qiáng)度，防止熱塑性塑料制成的精密部件的熱變形，提高其空間穩(wěn)定性。　　1、玻璃鱗片能阻止水蒸汽和化學(xué)溶劑對基底物質(zhì)的侵蝕。襯底或涂層耐化學(xué)性的程度隨所選用的玻璃原材料不同而變化，由C-玻璃組成的玻璃鱗片具有優(yōu)良的抗化學(xué)耐用性。　　2、由于有相對與鋼鐵、水泥等基底物質(zhì)較大的伸展系數(shù)，所以在熱沖擊的情況下樹脂層容易裂解和脫落，而玻璃鱗片能提成一種熱穩(wěn)定層，因而能防止襯底的裂解和剝落?！　?、耐溫性能好。玻璃鱗片襯里的使用其耐熱性比同類樹脂涂層可提高20-40℃，因此常用于石油輸油管道、熱水管線、耐熱化工裝置等?！　?、熱脹系數(shù)小?！　?、含有玻璃鱗片的涂層比不含玻璃鱗片的環(huán)氧或乙烯基樹脂層硬的多，因此有較高的抗表面磨損性能?！　?、配伍性能好，可以與各種樹脂組成防腐涂料。一種玻璃鱗片樹脂內(nèi)襯復(fù)合鋼管和管件及其制備方法。所說的復(fù)合鋼管和管件是由一個鋼制的外管和一個玻璃鱗片樹脂內(nèi)襯所構(gòu)成，所說的玻璃鱗片樹脂為熱固性樹脂，和玻璃鱗片以及其它添加劑的混合物的固化物，所說的復(fù)合鋼管和管件，具有優(yōu)異的防腐性能和機(jī)械性能，遠(yuǎn)優(yōu)于１８-８不銹鋼和陶瓷內(nèi)襯鋼管，且其生產(chǎn)成本僅為不銹鋼和陶瓷內(nèi)襯鋼管的３０％和５０％?！　≡瓌?chuàng)作品，嚴(yán)禁抄襲！　　河南振邦防腐保溫工程有限公司　　2019年10月21日

玻璃鱗片膠泥襯層修補(bǔ)是如何的？樹脂鱗片膠泥是玻璃鱗片膠泥的主要材料，它具有良好的粘接性，防腐蝕性優(yōu)良，干燥快，所以使用在脫硫塔的外層防護(hù)是比較理想的材料。在我們施工完成后，要進(jìn)行檢查，對漏點要進(jìn)行修補(bǔ)，這也極其考驗施工人員的技術(shù)水平，那么玻璃鱗片膠泥襯層修補(bǔ)是如何的呢？玻璃鱗片膠泥施工流程中對漏點要著重處理：1、將經(jīng)檢測確認(rèn)的鱗片襯里施工質(zhì)量缺陷完全消除。2、對未硬化，夾雜物質(zhì)量缺陷實施挖除型修補(bǔ)。3、對漏點碰傷質(zhì)量缺陷實施挖除型修補(bǔ)，需要用砂輪機(jī)將缺陷處打磨至底涂后用溶劑擦洗干凈，按工序修補(bǔ)。玻璃鱗片膠泥襯層修補(bǔ)比較關(guān)鍵的是對漏錕，表面流淌質(zhì)量缺陷實施調(diào)整型修補(bǔ)，要將露錕麻面，流淌痕跡打磨平滑后用溶劑擦洗干凈，按作業(yè)內(nèi)容修補(bǔ)。

大型鋼制儲罐是我國國家戰(zhàn)略石油儲備的核心設(shè)施。隨著石油、石化部門經(jīng)濟(jì)技術(shù)的發(fā)展，各類不同儲運介質(zhì)和工況條件下的金屬儲罐越來越多，已成為企業(yè)重要的生產(chǎn)設(shè)備和裝置。而由于儲罐所儲存的油品往往含有氫、硫酸、和無機(jī)鹽以及水分等腐蝕性化學(xué)物質(zhì)，因此，對其防腐性提出了嚴(yán)格的要求，以保障油品在貯運過程中的安全和質(zhì)量并延長設(shè)備的使用壽命。大型鋼制儲罐多為立式儲罐。罐體開口很少，除了幾個給工人提供的人員物料的進(jìn)出孔，罐整體狀態(tài)為封閉形式，基本沒有采光、通風(fēng)；儲罐高度都不小，10000m3的沉降罐高度為15m左右。罐內(nèi)有罐中罐，有各種工藝管線，布置復(fù)雜，防腐施工人員作業(yè)難度大；內(nèi)防腐多采取多重復(fù)合式設(shè)計。即罐內(nèi)壁要安裝犧牲陽極，同時罐從上到下防腐涂層厚度要求也不一樣。增加了內(nèi)防的步驟、施工時間和施工質(zhì)量的控制要素；內(nèi)防腐施工屬于一個隱蔽工程，為有限空間作業(yè)，其施工的過程難以修補(bǔ)。因此，大型立式鋼制儲罐內(nèi)防腐施工中所需要考慮的因素較多，存在著安全防護(hù)要求高，輔助搭設(shè)工程量大，施工環(huán)境要求較高的特點。為確保大型立式鋼制儲罐內(nèi)防腐施工的質(zhì)量及安全，本文從施工準(zhǔn)備、涂裝施工前的附屬施工工作及內(nèi)防腐施工三方面分別進(jìn)行了介紹，希望對大型立式鋼制儲罐內(nèi)防腐施工具有指導(dǎo)意義1大型立式鋼制儲罐內(nèi)防腐施工準(zhǔn)備1.1施工材料準(zhǔn)備正式的施工前，施工生產(chǎn)、技術(shù)、質(zhì)量、材料等相關(guān)人員要一起先解決施工主料的問題。在明確防腐施工所用的犧牲陽極塊、防腐涂料的型號和廠家后，要積極主動的聯(lián)系貨源，保證材料的批量能保證正常施工。同時與主包工藝單位聯(lián)系并協(xié)調(diào)其儲罐焊接的進(jìn)度及完成時間、試壓試驗時間、工藝交工時間。保證在儲罐工藝施工完畢后，防腐施工能馬上進(jìn)行。防腐涂料等需要做入場檢驗和二次試驗的材料，要協(xié)調(diào)好入場時間，并在入場后正式施工前與相關(guān)單位配合完成入場檢驗和二次試化驗。生產(chǎn)、技術(shù)人員要準(zhǔn)確計算儲罐防腐所使用的腳手架材、扣件數(shù)量，并完成檢驗組織進(jìn)場。相關(guān)的消耗料如防毒口罩、防塵口罩、滾刷、板刷等材料也要在正式施工前準(zhǔn)備一定數(shù)量并儲存好。1.2施工機(jī)具、設(shè)備準(zhǔn)備常用的空氣壓縮機(jī)、無氣噴涂機(jī)，在正式入場前要檢查設(shè)備的保養(yǎng)及運轉(zhuǎn)狀況，檢驗機(jī)體的安全閥是否合格。噴砂除銹所用的砂罐要檢查其密閉性和各閥門是否工作正常，其上的壓力表要有校驗標(biāo)志。噴砂和噴涂用的橡膠管要檢查管壁有無破損。罐內(nèi)照明所用的燈具要選擇安全電壓的燈具，電纜線要絕緣良好，電閘箱要符合安全規(guī)定要求。1.3施工技術(shù)準(zhǔn)備生產(chǎn)、技術(shù)、質(zhì)量、安全等負(fù)責(zé)人要聯(lián)合制定儲罐的防腐技術(shù)措施，措施編制要考慮實際情況與設(shè)計內(nèi)容的結(jié)合。編制出來的措施經(jīng)上級審查通過后，由生產(chǎn)、技術(shù)、質(zhì)量、安全等負(fù)責(zé)人員向施工班組的工人進(jìn)行技術(shù)交底。將儲罐施工的技術(shù)、質(zhì)量要求，安全生產(chǎn)要求宣貫徹底，讓工人了解明白施工中注意的問題。1.4施工臨時設(shè)施準(zhǔn)備因為儲罐都是成對成組排列的，所以放置噴砂機(jī)具及用料和供電分電箱的臨時設(shè)施場地要選擇在兩組罐中間位置，好能有陽光直接照射的地方。要合理安排空壓機(jī)、砂罐、電閘箱的位置，各設(shè)備按安全生產(chǎn)要求的安全距離設(shè)置。臨時存放除銹用石英砂，防腐用涂料的位置有地面鋪墊和防雨遮蔽設(shè)施。如臨時設(shè)施場地在土建塔式吊具的吊臂作業(yè)范圍內(nèi)，設(shè)施場地要設(shè)置由腳手架搭設(shè)的臨時施工棚，棚頂要做防擊穿設(shè)置。四周要有排水通道，要設(shè)臨時值班棚、房，并懸掛安全標(biāo)志牌。2儲罐內(nèi)防腐涂裝施工前的附屬施工工作大型立式鋼制儲罐在除銹涂裝施工前，有幾項重要的工作必須完成2.1儲罐內(nèi)部清掃檢查工作工藝焊接施工完畢后，一般進(jìn)行放射試驗和試水沉降試驗。試水沉降試驗合格后，儲罐交給防腐施工班組進(jìn)行防腐施工。防腐班組接到罐的時候首先要與工藝協(xié)調(diào)將沉降水從罐內(nèi)排出。所有沉降水排凈后，要對罐內(nèi)進(jìn)行清掃，尤其是罐底板，掃除罐內(nèi)沉降的水中的泥沙、焊接產(chǎn)生的藥皮渣、焊條頭、廢金屬邊角等污物。清掃結(jié)束后，要仔細(xì)檢查焊縫是否有焊接缺陷，如有，及時通知工藝班組進(jìn)行整改，整改完畢后開始準(zhǔn)備防腐施工。2.2儲罐內(nèi)部罐底板的除銹儲罐的罐底板上表面除銹一般在罐內(nèi)壁防腐完成檢驗合格并拆除腳手架后進(jìn)行。但也可以先 進(jìn)行罐底板上表面的除銹工作，原因是可以加快施工進(jìn)度，而且如果后進(jìn)行底板上表面的除銹和防腐，那涂裝內(nèi)壁時灑落的油漆會和噴砂殘余的砂子混合粘在未除銹的底板上表面，并與浮銹、氧化鐵結(jié)合形成很難清除的物質(zhì)，后噴砂不容易噴掉。而先 進(jìn)行底板的除銹，油砂混合物附著在光潔的板面上卻很容易清除。這里的底板上表面除銹只進(jìn)行除銹的施工，而且并不完全按照設(shè)計要求和施工規(guī)范噴砂設(shè)計要求值，僅是清除浮銹、氧化鐵。除銹后的板上不防腐，由除銹時噴出的石英砂粒覆蓋，因為是在內(nèi)部有限空間內(nèi)施工，無風(fēng)無降水。沙粒覆蓋在除銹后的板材表面，后防腐前不會返銹。后底板防腐前清除砂子并只需輕噴一遍板材除銹可達(dá)到質(zhì)量要求。

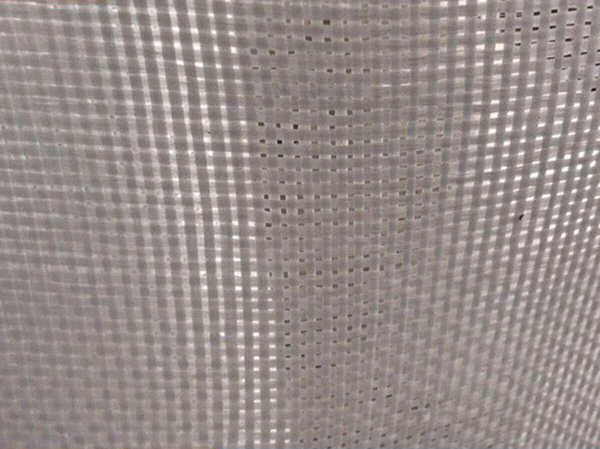

玻璃鱗片作為一種特殊的防腐蝕填料，用于防腐 蝕涂料中，使涂層具備了上述性能。因而，玻璃鱗片 涂料具有優(yōu)異的防腐燭性能，成為值得人們青睞的新 型防腐蝕材料。 玻璃鱗片涂料可廣泛用于：石油、石化輸油管線 、貯罐、設(shè)備、海洋設(shè)施、海上鉆井平臺、化工貯氣柜 及輸氣管；冶金發(fā)電廠的排煙脫硫裝置，還可作為玻璃鋼設(shè)備的防滲層。 乙烯基玻璃鱗片膠泥 特點： 乙烯基玻璃鱗片膠泥擁有優(yōu)良的耐化學(xué)介質(zhì) 、高濕態(tài)腐蝕性氣體性能 。 極低的水蒸氣滲透了、硬化收縮率、線膨脹系數(shù)低 。 充分抵擋高溫及溫度驟變，較低的磨耗性能。 常溫硬化，成型施工簡單，修補(bǔ)容易。 適用范圍: 石油貯槽、化學(xué)品油船、鐵路橋梁等的表面涂覆。 海洋工程工程建筑物、鋼結(jié)構(gòu)的防腐。 管道煙氣脫疏（fgd）裝置的耐蝕襯里，其使用溫度可高達(dá)180°c。 建筑物地面、排水溝、污水池的耐蝕覆蓋層。 使用方法： 鋼結(jié)構(gòu)便面除油去污，除銹等級不低于Sa2.0或 st3標(biāo)準(zhǔn)；混凝土表面清理干凈，表面含水率<6％， 底漆涂刷1至2道，待干后施工。 涂抹成1-2mm（每道）的膠泥層，數(shù)小時硬化后 再設(shè)計要求施工至規(guī)定厚度。 在彎角或者形狀突變處適當(dāng)增加厚度，或用fpr增強(qiáng)，用漆罩面1至2道。 玻璃鱗片涂料的性能特點 玻璃鱗片防腐材料具有坑水性和水蒸氣滲透性， 是理想的防腐耐酸材料。性能穩(wěn)定，變化率<1％。且化學(xué)成分穩(wěn)定，防腐抗老化，特別是能耐有機(jī)溶液、 強(qiáng)酸、弱堿腐蝕。在生產(chǎn)工藝符合同國際環(huán)保標(biāo)準(zhǔn)，且 其分子結(jié)構(gòu)中氫、氧、碳元素，高溫分解時，溢出的 氣體無毒、無味，對人體、環(huán)境均無害，符合國家綠 色環(huán)保要求。故此，乙烯基玻璃鱗片膠泥是理想的防腐蝕、耐酸、耐高溫、美觀的環(huán)保綠色防腐材料玻 璃鱗片是生產(chǎn)重防腐涂料、珠光顏料和塑料制品不可 缺少的重要原材料，應(yīng)用于防腐領(lǐng)域，可明顯提高涂 料的防腐性能，延長物件使用壽命；用來制造珠光顏 料，玻璃鱗片珠光顏料的光澤度遠(yuǎn)遠(yuǎn)優(yōu)于天然云母、 人工合成云母制作的珠光顏料，并兼有防腐、防紫外 線照射的功能；用于塑料領(lǐng)域，可增加塑料制品的強(qiáng) 度，防止熱塑性塑料制成的精密部件的熱變形，提高 其空間穩(wěn)定性。璃鱗片涂料是在熱固性樹脂里填充以 特珠處理的鱗片狀玻璃（含堿玻璃，C玻璃），同增 強(qiáng)用的無堿纖維（無堿玻璃，E玻璃）相比，成份比 率完全不同，這些組成的不同，影響了玻璃的各種特 性，特別是耐酸性有很大的差異，玻璃鱗片（Glass Flakes）是一種5微米厚的玻璃碎片。它是由1200℃ 以上的熔融中堿玻璃，經(jīng)吹泡、冷卻、粉碎、篩選及 碾磨等工藝步驟所制得。以這種玻璃鱗片作為填料的 防腐涂層，具有很高的粘結(jié)力和優(yōu)良的耐化學(xué)藥品及 抗老化性能性。

1、在施工時，建議佩戴面罩以免漆霧和有害氣體，尤其在通風(fēng)環(huán)境下更要注意；  2、嚴(yán)格禁止作業(yè)場所吸煙，并且應(yīng)該采取有效措施如采用防爆電器設(shè)備，杜絕靜電積累，避免金屬撞擊等來防止產(chǎn)生火星；  3、使用工作服,手套,護(hù)目鏡,面罩及涂防護(hù)油等有效措施，防止皮膚和眼睛與涂料直接接觸。若皮膚不慎與產(chǎn)品相接觸,請用清水及肥皂或適當(dāng)?shù)墓I(yè)清潔劑徹底清洗;若眼睛受到污染,請即刻用清水沖洗起碼10分鐘,并立即就醫(yī)。  4、為消除使用過程中的突然炸毀隱患施工場所應(yīng)盡量保持良好通風(fēng)，保證足夠的通風(fēng)量以維持氣體/空氣比例不超過低于突然炸毀極限的百分之10,通常每千克溶劑需要200立方米通風(fēng)量,(與溶劑種類相關(guān))就能維持低于突然炸毀極限百分之10的工作環(huán)境。  乙烯基玻璃鱗片適用范圍  1、各類裝置中的應(yīng)用?；ば袠I(yè)的各種貯槽容器、化學(xué)反應(yīng)、混合、分離各過程的塔器、管道等設(shè)備均可用玻璃鱗片涂料防腐。  2、海洋工程室內(nèi)建筑物鋼結(jié)構(gòu)的防腐。  3、混凝土建筑中的應(yīng)用。環(huán)氧玻璃鱗片涂料可用于化工、和食品廠的室內(nèi)地面、墻面、天花板、排水溝以及大型廢水池、游泳池和海水養(yǎng)殖等的防腐。  4、市政工程和建筑室內(nèi)防腐。  玻璃鱗片防腐施工環(huán)境要求  玻璃鱗片涂料是一種常用的防腐涂料，在工業(yè)方面得到了廣泛的使用，那么玻璃鱗片防腐施工環(huán)境要求有哪些呢？  1、鱗片防腐施工過程中，玻璃鱗片膠泥的涂裝作業(yè)嚴(yán)禁在大風(fēng)天或大雨天進(jìn)行；  2、鱗片防腐施工工藝玻璃鱗片膠泥涂裝作業(yè)的溫度及濕度要求：玻璃鱗片膠泥涂裝的適宜溫度為10到30攝氏度，相對濕度小于百分之八十五，玻璃鱗片膠泥待涂基層的表面溫度應(yīng)高于3℃以上。在潮濕表面不應(yīng)涂裝玻璃鱗片。  3、鱗片防腐施工時，當(dāng)玻璃鱗片膠泥施工環(huán)境溫度低于5℃時，不可進(jìn)行噴涂作業(yè)。鱗片防腐施工環(huán)境溫度高于30℃，由于玻璃鱗片膠泥中的的苯乙烯交鏈劑揮發(fā)加快，鱗片防腐施工為了避免出現(xiàn)干噴，當(dāng)采用無氣噴涂時，噴與待施工表面，應(yīng)保持合適距離且盡量垂直噴涂。  我公司生產(chǎn)和銷售防腐涂料多年，玻璃鱗片涂料性能顯著，質(zhì)量上乘，歡迎廣大新老客戶前來選購。

防腐保溫工程指的是涉及防腐蝕保溫絕熱施工的工程。防腐工程包括涂料防腐蝕施工、玻璃鋼防腐施工、磚板襯里施工、橡膠襯里施工、塑料板襯里施工、電化學(xué)保護(hù)施工，保溫絕熱工程包括：保溫工程和保冷工程施工，保溫材料種類很多，有巖棉保溫、硅酸鋁保溫、澆注料保溫、聚氨酯保冷施工。防水保溫工程施工有哪些注意事項1、細(xì)部構(gòu)造防水應(yīng)精心施工的原則2、施工縫、變形逢、后澆帶的做法3、鋼板止水帶:施工中應(yīng)注意止水帶的規(guī)格、尺寸、形狀符合設(shè)計要求4、BW橡膠止水條5、施工縫除注意止水帶的施工外還應(yīng)注意砼澆筑前砼面清理、濕潤和新老砼的結(jié)合問題6、使用防水螺栓7、預(yù)埋鐵件的處理8、穿墻管道的防水處理防水和防腐是兩個不同的資質(zhì)，具體是建筑防水工程、防腐保溫工程。建筑防水工程需要注冊資金200萬元、建造員3人、企業(yè)具有職稱的工程技術(shù)人員和經(jīng)濟(jì)管理人員不少于15人，其中工程技術(shù)人員不少于10人 ，其中具有中級及以上職稱的人員不少于3個。防腐保溫工程要注冊資金200萬元、建造員5人、企業(yè)具有職稱的工程技術(shù)人員和經(jīng)濟(jì)管理人員不少于25人，其中工程技術(shù)人員不少于15人 ，其中具有中級及以上職稱的人員不少于4個。
